Câblage sûr dans une maison en bois: pas un mythe, mais la réalité
Comment faire un câblage sûr dans une maison en bois?
Le matériau le plus populaire pour la construction de maisons de campagne était et reste un arbre. Ce qui, avec tous ses nombreux avantages, présente un sérieux inconvénient, est, comme le disent les pompiers, des "matières combustibles".
Les statistiques des incendies indiquent que plus de la moitié des incendies dans les maisons en bois se produisent en raison d'un câblage défectueux. En pratique, la cause principale des dysfonctionnements et du court-circuit qui s'ensuit est le plus souvent une violation de l'intégrité de l'isolation des fils du câblage. En règle générale, cela se produit soit en raison de la charge accrue sur les fils ou en raison de dommages mécaniques à l'isolation.
Pourquoi cela se produit-il?
La plupart des "bricoleurs" locaux, pour gagner du temps, des efforts et de l'argent, câblage électrique caché sur des fondations en bois, le cachant hardiment derrière le revêtement du plafond, sous le revêtement mural, derrière la plinthe, dans les vides des planchers et expliquant au client «déraisonnable» ce qu'il faut faire.
N'oubliez pas! Installer le câblage électrique caché dans les maisons en bois à l'aide d'un tuyau en PVC ondulé, d'une boîte en plastique NON!
Pourquoi?
En fait, il y a plusieurs raisons. Ci-dessous, nous considérerons deux des situations les plus typiques qui surviennent lors de l'utilisation du câblage électrique dans une maison en bois.
Tout d'abord. Lors de la pose du câble, un électricien peut légèrement violer l'isolation des fils et les mesures électriques de contrôle des dommages peuvent ne pas être enregistrées.
Cependant, lorsque tous les équipements électriques nécessaires sont connectés, le câblage commence à fonctionner en mode de charge maximale. Naturellement, une telle opération, provoquant un échauffement accru du câble ou du fil, fragilise inévitablement l'isolation, ce qui provoque un court-circuit dans le câblage.
Les parois suffisamment minces des tuyaux en plastique et des boîtes en PVC ne peuvent pas résister à un court-circuit sans brûler, par conséquent, un court-circuit, hélas, entraînera inévitablement un incendie.
Deuxièmement. Le câblage électrique caché utilisant un tuyau ondulé ou un conduit en PVC, posé dans les vides des murs, planchers et planchers en bois, est un objet d'attention accrue du côté des rongeurs qui sont fréquents dans les maisons en bois, essayant de faire de leur mieux dans les détails de vos communications.
Pour les souris, et plus encore pour les rats, il n'est pas difficile de couper à travers un tuyau suffisamment mince ou une boîte en PVC, exposant les brins de fil, ce qui entraîne un court-circuit dans le câblage caché.
La situation est aggravée par le fait qu'au fil du temps, dans les vides des murs et des plafonds des maisons en bois, une énorme quantité de poussière de bois s'accumule. En conséquence, la moindre étincelle conduit à un incendie. Le pire, c'est qu'il est pratiquement impossible de déterminer immédiatement le lieu d'allumage et de le liquider, car le processus de combustion qui se produit AU-DELÀ des murs et des plafonds est caché. Par conséquent, même une inondation d'eau et de mousse tout autour, vous ne pouvez toujours pas éteindre un incendie rapidement.
Ces problèmes peuvent-ils être évités?
À première vue, si vous posez le câblage dans une maison en bois selon les exigences de SNiP, PES, il n'y aura aucun problème. Cependant, en réalité, tout n'est pas si simple. Tout d'abord parce que les exigences du PUE concernant l'installation du câblage électrique dans les bâtiments en bois sont extrêmement strictes. Soit dit en passant, c'est précisément la rigidité des normes qui force le plus souvent les électriciens locaux à les violer.
Néanmoins, la pose de câblage ignifuge dans une maison en bois est un événement réalisable, et vous pouvez choisir le câblage à utiliser.

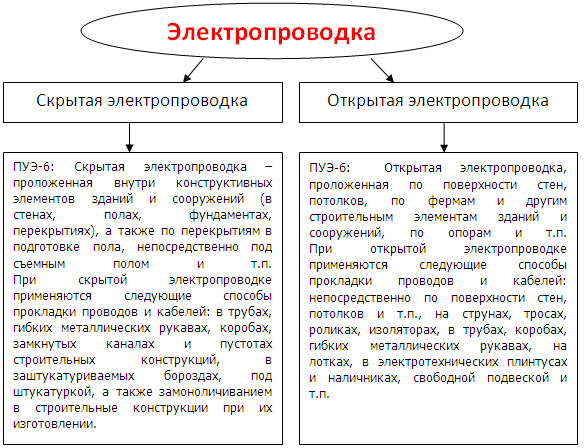

Le tableau ci-dessous présente les types de câblage et les méthodes de pose des fils et câbles en fonction des conditions de sécurité incendie.
Examinons plus en détail tous les types de câblage ignifuge dans une maison en bois.
Câblage dissimulé
Bien que les sources les plus compétentes sur ce sujet ne recommande pas installation de câblage caché sur combustible, dans notre cas, les structures en bois, cependant, avec soumis à la sécurité incendie et l'absence de problèmes financiers, une telle affectation peut se faire.
Ci-dessous, nous fournissons un document réglementaire (PEU-6) dans sa partie concernant la pose de câblage caché à l'intérieur.
En fait, les méthodes de pose ignifuge du câblage caché dans une maison en bois juste deux.
L'un d'eux pose des câbles électriques cachés avec manchon métallique (tuyau). Le principal avantage de cette méthode est qu'en cas d'incendie tuyau en métal protégera structures adjacentes du feu.
Lorsque vous utilisez cette méthode de câblage, vous devrez respecter plusieurs conditions strictes: pour protéger les parois du tuyau contre la corrosion, il doit être peint ou galvanisé de l'intérieur. Pour protéger l'isolation des câbles contre les arêtes vives résultant de la coupe des tuyaux, des bouchons en plastique spéciaux doivent être placés à leurs extrémités. De plus, pour un tel câblage, vous devrez percer des creux dans l'épaisseur des murs sous la forme de canaux dans lesquels, en fait, des tuyaux métalliques sont ensuite posés.
La meilleure option pour ce type de câblage est les tuyaux en cuivre. Du fait que les tuyaux en cuivre se plient assez facilement et peuvent être posés sans outils spéciaux, le câblage est au moins quelque peu simplifié. Cependant, pour plus de simplicité et de commodité, vous devrez payer un prix élevé, littéralement - les tuyaux en cuivre sont très chers.
Conformément à GOST R 50571.15–97 (CEI 364 5 52 93): Article 522.3.2, les tuyaux doivent être posés avec une légère pente pour permettre au condensat de s'écouler. Mais préparez-vous au fait qu'en pratique il est extrêmement difficile, voire impossible, de vérifier la qualité de pose des tuyaux métalliques, le même angle d'inclinaison ou l'étanchéité des joints.
La deuxième façon de poser le câblage électrique caché dans une structure en bois est sur une couche de plâtre (esquisse) au moins 10 mm d'épaisseur sur tous les côtés.
Façon comme simple, cependant, lors de son utilisation, la question se pose: comment se conformer aux normes PES concernant l'interchangeabilité du câblage. Alternativement, vous pouvez monolith câble d'alimentation en plâtre, après l'avoir préalablement emballé dans une ondulation. Formellement, bien sûr, les normes PES seront respectées, mais en fait il sera impossible de tirer le fil dur.
De plus, aucun spécialiste ne pourra prédire comment le plâtre sur les surfaces en bois se comportera après un certain temps. Les fissures disparaîtront-elles? Va-t-elle commencer à tomber? Sans parler du fait que sur de belles surfaces en bois, une épaisse couche de mortier de ciment sera au moins étrange.
Il convient de souligner que ces deux méthodes sont assez coûteuses à la fois en termes d'argent, d'efforts et de temps. De plus, ils nécessitent une planification du câblage au stade de la construction.
Câblage ouvert
- Câblage en tube ondulé électrique
Cette méthode consiste à tirer le câble dans un tuyau ondulé flexible en plastique spécial qui ne supporte pas la combustion. Deux câbles ou plus peuvent être placés dans un tuyau.
Les inconvénients de cette méthode incluent, tout d'abord, son inesthétique - il est peu probable que vous aimiez la perspective de «décorer» votre maison avec plusieurs rangées de tuyaux ondulés. Étant donné le nombre d'appareils électriques dans une maison moderne, ces rangées peuvent être de 5 à 7! De plus, comme le tuyau ondulé avec le câble tendu est presque impossible à poser droit, «le long de la corde», tous ses plis et son affaissement n'ajouteront pas non plus de charme à votre maison.
Encore un inconvénient: le tube ondulé est un excellent «collecteur de poussière», il est très difficile d'en retirer la poussière accumulée.
- Câblage dans des boîtiers électriques (chaînes câblées)
Avec cette méthode, le câble est posé boîtiers spéciaux (chaînes câblées) en plastique ignifuge et fermer avec des couvercles encliquetables.
Le principal problème lors de l'utilisation de cette méthode est lié au retrait inévitable d'une maison en bois. En moyenne, elle est de 1 cm par 1 m de hauteur de la maison, et ces valeurs sont données pour des maisons en bois collé de haute qualité, dont le retrait est minime. En pratique, cela signifie qu'un retrait de trois centimètres (pour une maison à deux étages typique) comprime toutes les boîtes, les couvercles s'envolent, les boîtes elles-mêmes se fissurent. En conséquence - le câblage devra être refait!
Deuxièmement, afin d'installer avec précision et uniformité des boîtes en plastique, une certaine habileté et dextérité seront nécessaires. Ajoutez des problèmes avec les accessoires ici - hélas, les fabricants proposent un assortiment plutôt maigre de tours, d'angles, de bouchons, de joints, sans lequel il est presque impossible d'installer avec précision des chemins de câbles.
Un autre inconvénient important du câblage dans les canaux de câbles est son aspect de bureau ennuyeux.
Les avantages de cette méthode incluent son bon marché, sa main-d'œuvre minimale et la possibilité d'apporter facilement des modifications à l'avenir.
- Câblage ouvert
Enfin, nous considérerons la plus optimale de toutes les méthodes de pose du câblage électrique dans une maison en bois - le câblage à câbles ouverts.
Naturellement, lors de l'utilisation d'un câble ouvert non protégé, il n'est pas non plus nécessaire de parler de l'esthétique de la pièce. Non seulement le câble lui-même dans l'isolation conventionnelle (par exemple, le PUNP le plus courant) a l'air plutôt terne, il sera toujours nécessaire d'installer un joint en amiante ou en métal, dépassant de tous les côtés d'au moins 10 cm.
Cependant, il existe un autre moyen. C'est ce qu'on appelle câblage rétro sur les isolateurs. Ses principaux atouts sont l'opportunité respect de toutes les exigences de sécurité nécessairesplus original, extrêmement populaire Récemment, design d'intérieur de style rétro.
Vous en apprendrez plus sur l'installation d'un tel câblage dans notre prochain article.
