Comment fiabiliser l'alimentation électrique de l'appartement
De nombreux propriétaires sont préoccupés par le bon fonctionnement des appareils électroménagers, la sécurité du câblage électrique et la qualité de l'électricité entrante. Dans ce cas, des exigences supplémentaires se posent:
-
unification basée sur l'utilisation d'équipements fabriqués selon les normes en vigueur sous la forme de certains modules;
-
un travail rentable basé sur la mise en œuvre des principes de technologies efficaces et économes en énergie;
-
utilisation respectueuse de l'environnement et sûre des matériaux;
-
gestion pratique et ergonomique.
Toutes ces questions sont prises en compte dans le projet d'alimentation électrique de l'appartement, dont la préparation nécessite une bonne connaissance des règles de sécurité, du fonctionnement des installations électriques, des principes de fonctionnement des appareils électriques et de leurs structures, y compris les derniers développements. Un maître à domicile qui a les compétences techniques d'un électricien, s'attaquer de manière indépendante à un tel travail est assez problématique. Il vaut mieux confier sa mise en œuvre à une organisation spécialisée.
Le projet d'alimentation électrique est un document consolidé qui fournit des calculs des paramètres électriques du réseau domestique, et tout d'abord consommation d'énergie requise, qui est également appelé alloué ou autorisé. Sa valeur est convenue entre le propriétaire de l'appartement, le fournisseur d'électricité et les organismes de réglementation.
Lors de l'approbation, une licence de l'autorité chargée de la conception peut être requise. S'il n'est pas soumis, les documents ne seront pas approuvés.
Le projet considère également la procédure d'utilisation des équipements, appareils, matériels électriques, indique leur emplacement, le montant requis.
Une documentation détaillée sur la création et le fonctionnement du câblage électrique dans les locaux est requise:
-
lors de la construction de logements pour la connexion aux réseaux électriques;
-
vous familiariser avec l'appartement lors de son achat;
-
lors de la planification et de l'exécution de réparations majeures ou de la reconstruction du système d'alimentation électrique;
-
en cas de pannes fréquentes de matériel électrique par des dispositifs de protection en raison d'un manque d'électricité à subir la procédure d'augmentation de la puissance allouée par l'organisme d'alimentation;
-
dans certains autres cas.
Étapes de développement du projet
À l'origine Pour créer un plan, vous devez connaître la valeur de la puissance allouée et les valeurs nominales du disjoncteur qui protège l'entrée de l'appartement. Les spécifications détaillées sont stockées dans l'organisation locale de gestion de l'énergie.
Au stade de la conception du projet crée un plan d'étage sur lequel sont marqués:
-
l'emplacement des interrupteurs d'éclairage et de leurs lampes;
-
points d'installation de prises et de puissants consommateurs d'énergie (plus de 1 kW).
Étape finale - coordination des documents avec toutes les autorités.
La composition de la documentation pour l'alimentation électrique de l'appartement
À coup sûr, un ensemble de documents devrait considérer:
-
un acte sur l'équilibre du réseau électrique à un propriétaire spécifique avec une délimitation claire des zones de propriété
-
données générales sur l'alimentation avec une note explicative;
-
développé un circuit électrique unifilaire de tous les équipements;
-
plan du réseau d'éclairage;
-
carte du groupe de sortie;
-
création et distribution d'un système de péréquation potentiel;
-
un ensemble d'appareils et de matériaux électriques, leurs spécifications.
Exigences de documentation
Le projet créé affiche un ensemble complet d'informations établies conformément aux exigences de GOST et ESKD pour:
-
le propriétaire de l'immeuble;
-
les autorités de contrôle impliquées dans la coordination du projet;
-
équipe d'électriciens, câblage et raccordement de l'appartement au réseau électrique;
-
électriciens de l'organisation de services.

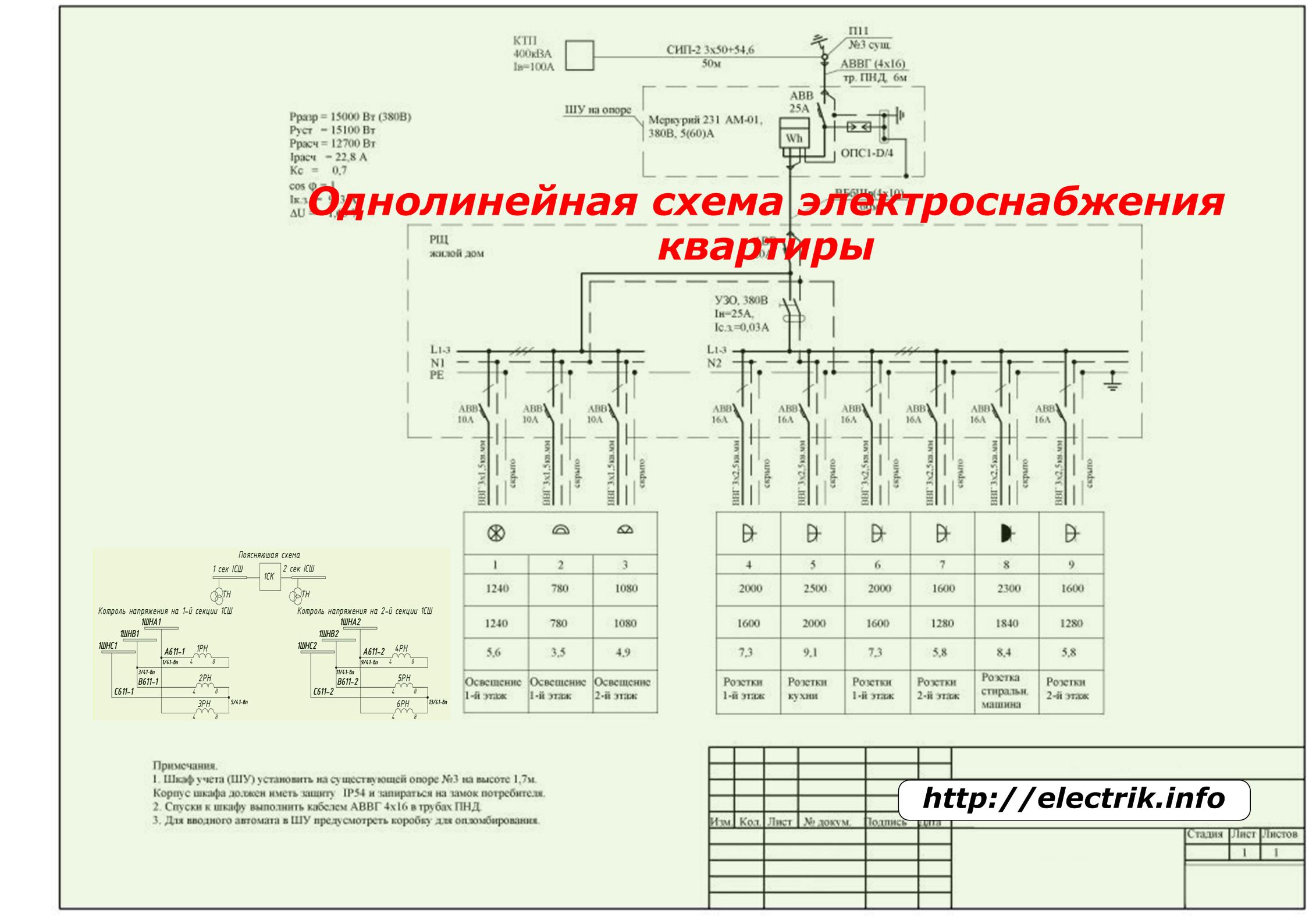

Schéma de câblage sur une seule ligne
Il est utilisé pour visualiser les objets d'alimentation, lorsque la connexion des trois phases est représentée par une seule ligne. Mais en même temps, le diagramme montre tous les systèmes et sections de bus, les dispositifs de commutation, de protection et de transformateur.
Un schéma unifilaire contient des informations sur les types et les quantités de matériel d'exploitation avec division en groupes, les valeurs nominales de leurs protections et réglages, les câbles posés, les marques de fils et d'autres informations électriques.

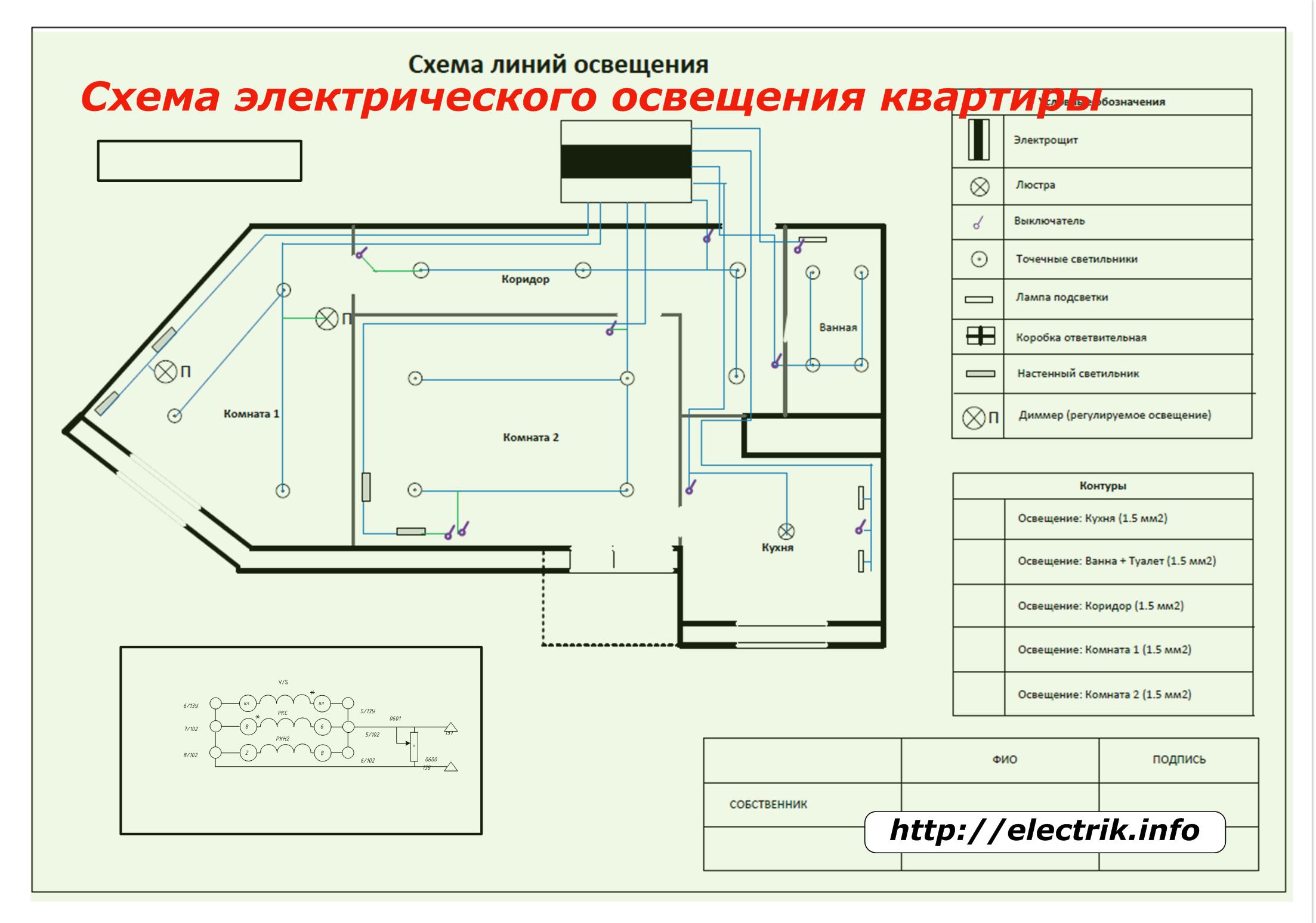

Planifier l'éclairage des pièces avec des appareils électriques
Pour le créer, vous avez besoin d'un dessin de toutes les pièces sur une échelle, qui peut être copié à partir de la documentation RTC ou recréé sur une feuille de papier vierge à l'aide d'un ruban à mesurer, d'une règle ou d'autres outils de mesure et de dessin.
Sur ce plan, l'emplacement du panneau d'ouverture de l'appartement est marqué en premier, puis toutes les lampes (appliques, lustres, lampes locales), interrupteurs, gradateurs, lieux de connexion des câbles et fils. Ils sont présentés conjointement avec des lieux d'attachement au dessin et des modes d'interaction entre eux. Pour leurs signatures, des signes standard sont utilisés, qui sont indiqués dans les notes du document.

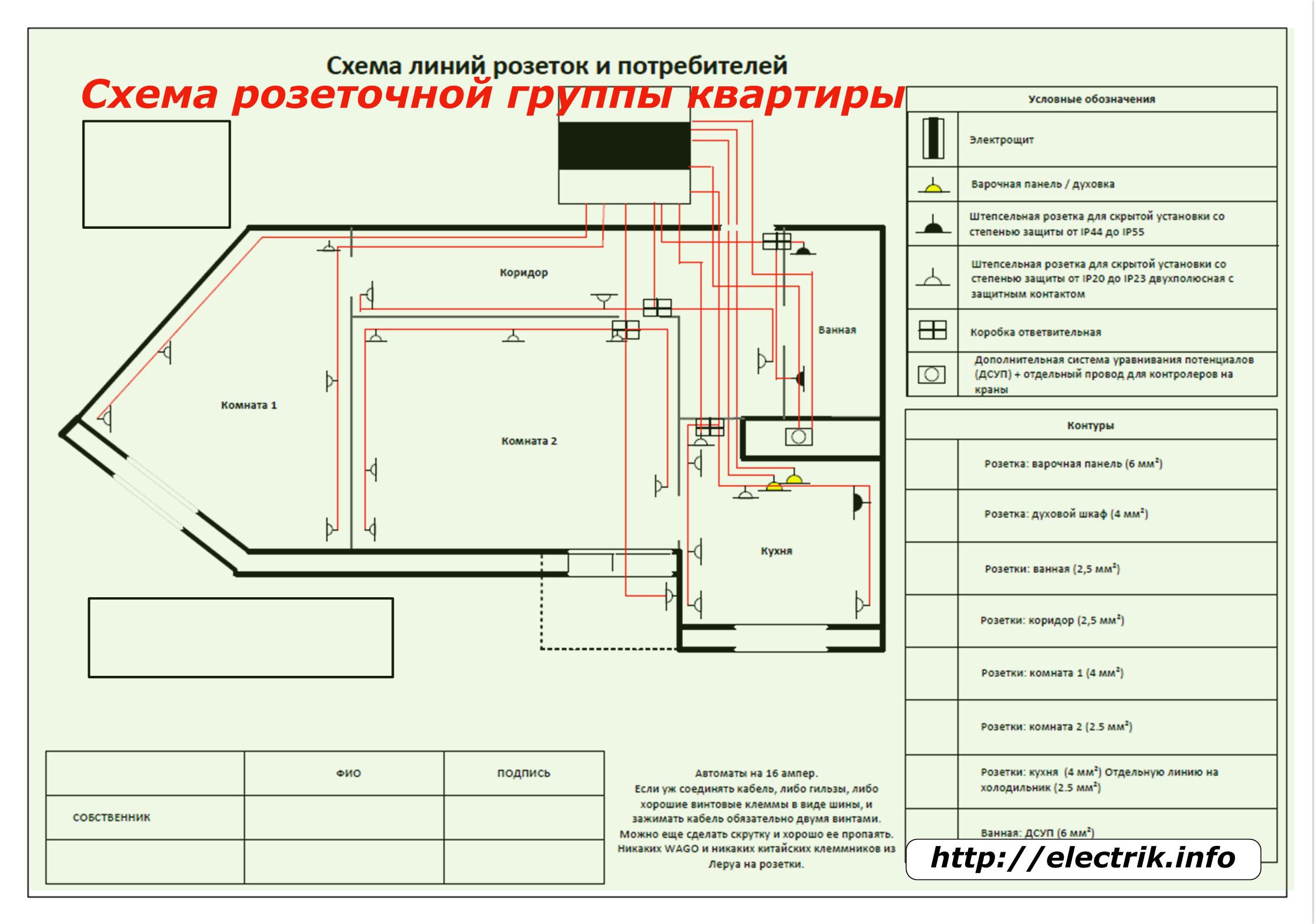

Schéma du groupe de points de vente
Elle est également réalisée sur un dessin de locaux à l'échelle.
Il indique l'emplacement d'installation du panneau électrique d'entrée et de tous les types de prises pour le raccordement stationnaire de consommateurs puissants (cuisinière électrique, lave-linge, etc.) et d'appareils électroménagers portables.
Le choix de l'emplacement des prises et interrupteurs est déterminé non seulement par les règles techniques de sécurité, mais aussi par la commodité de leur utilisation, en tenant compte des lois fondamentales de l'ergonomie. Cette rubrique est décrite plus en détail dans l'article. ici.
Tous les éléments électriques sont signés et indiqués dans les notes du dessin.
Lors de la création du schéma de pose du groupe de prises, il ne faut pas oublier l'installation de circuits à faible courant, qui devront être créés simultanément avec des circuits électriques. Pour cela, des schémas de pose sont tracés en parallèle:
-

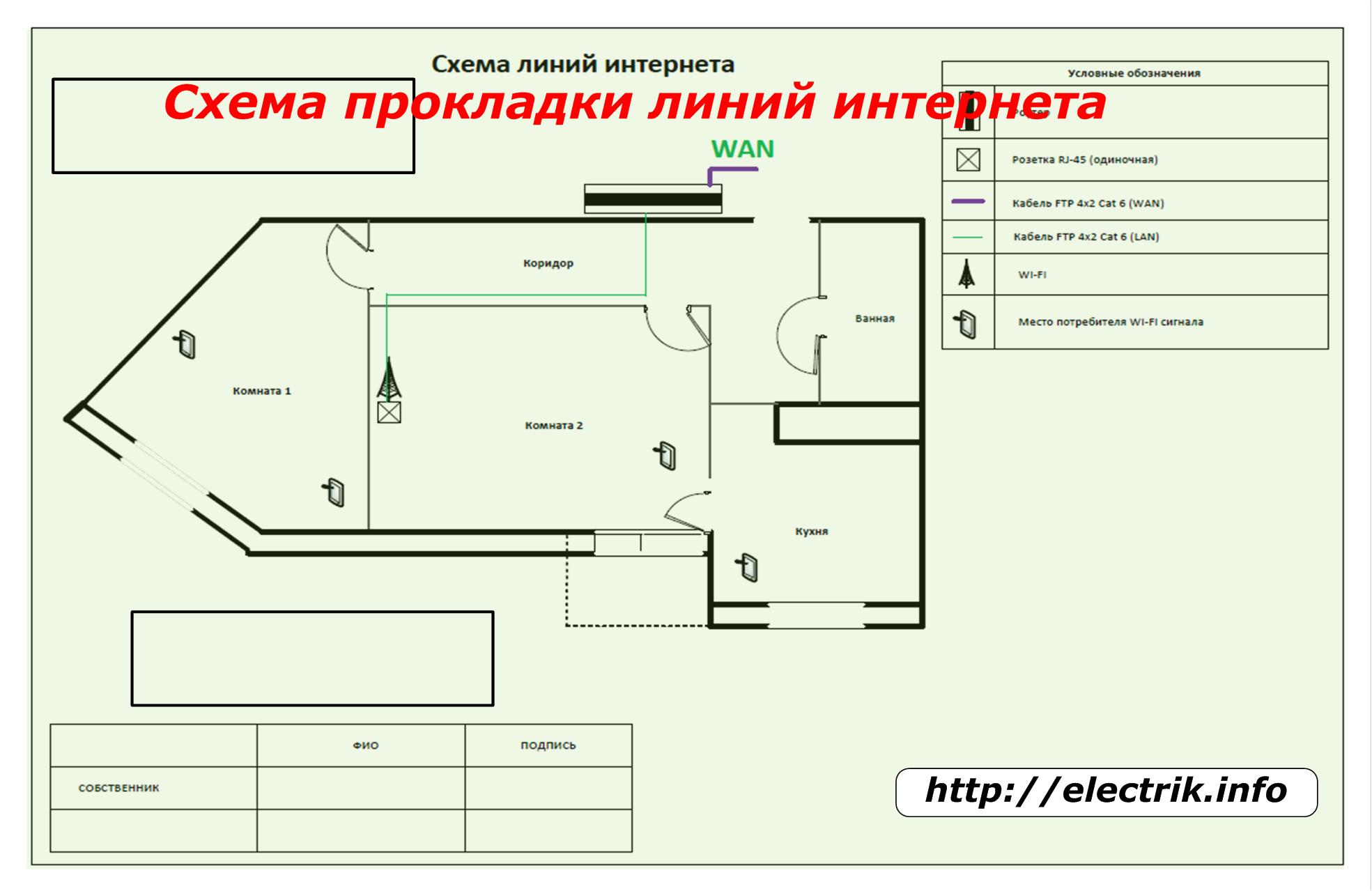

câbles pour téléphone et internet;
-

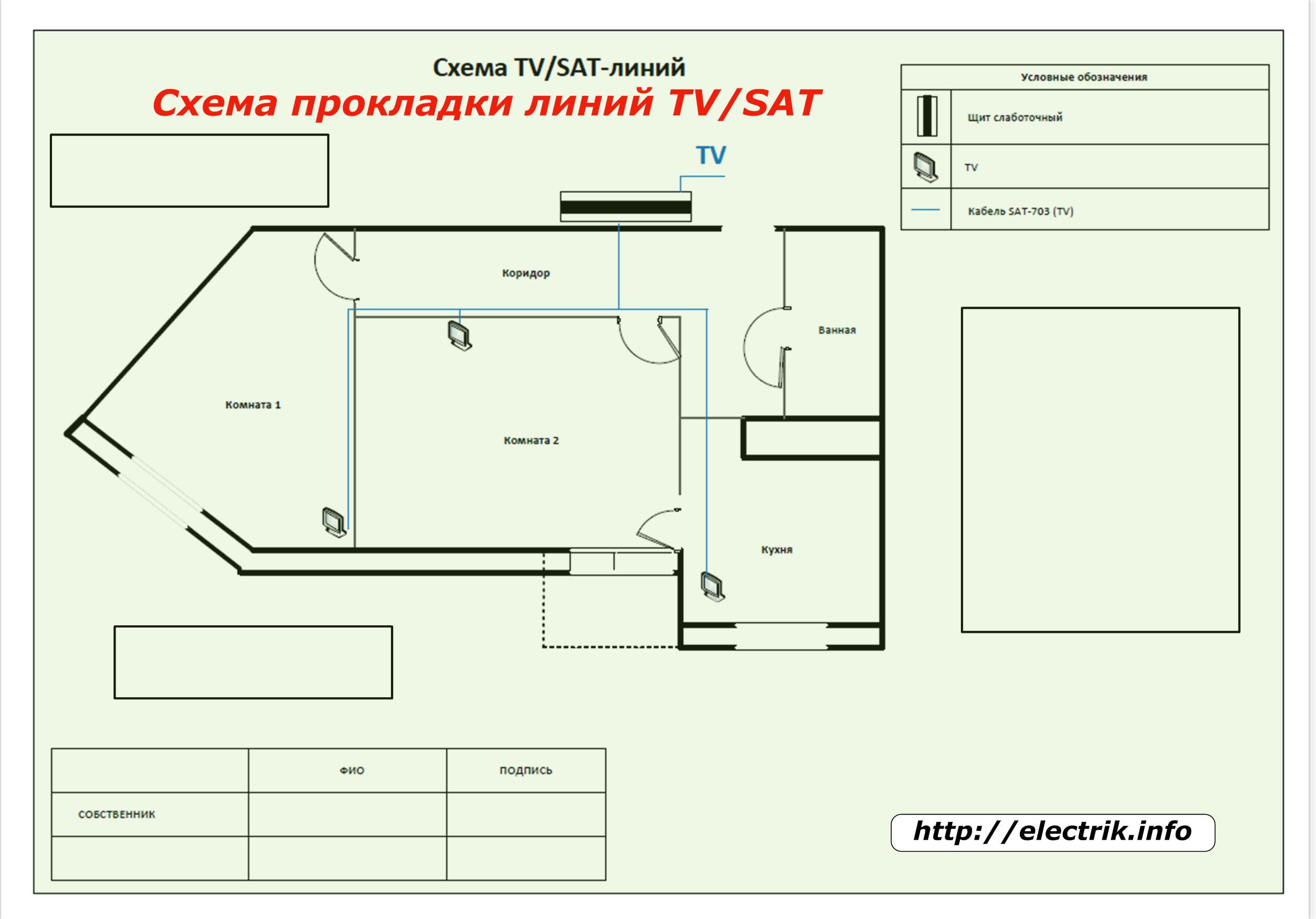

Lignes TV / SAT;
-
fils d'alarme, interphone et autres appareils.

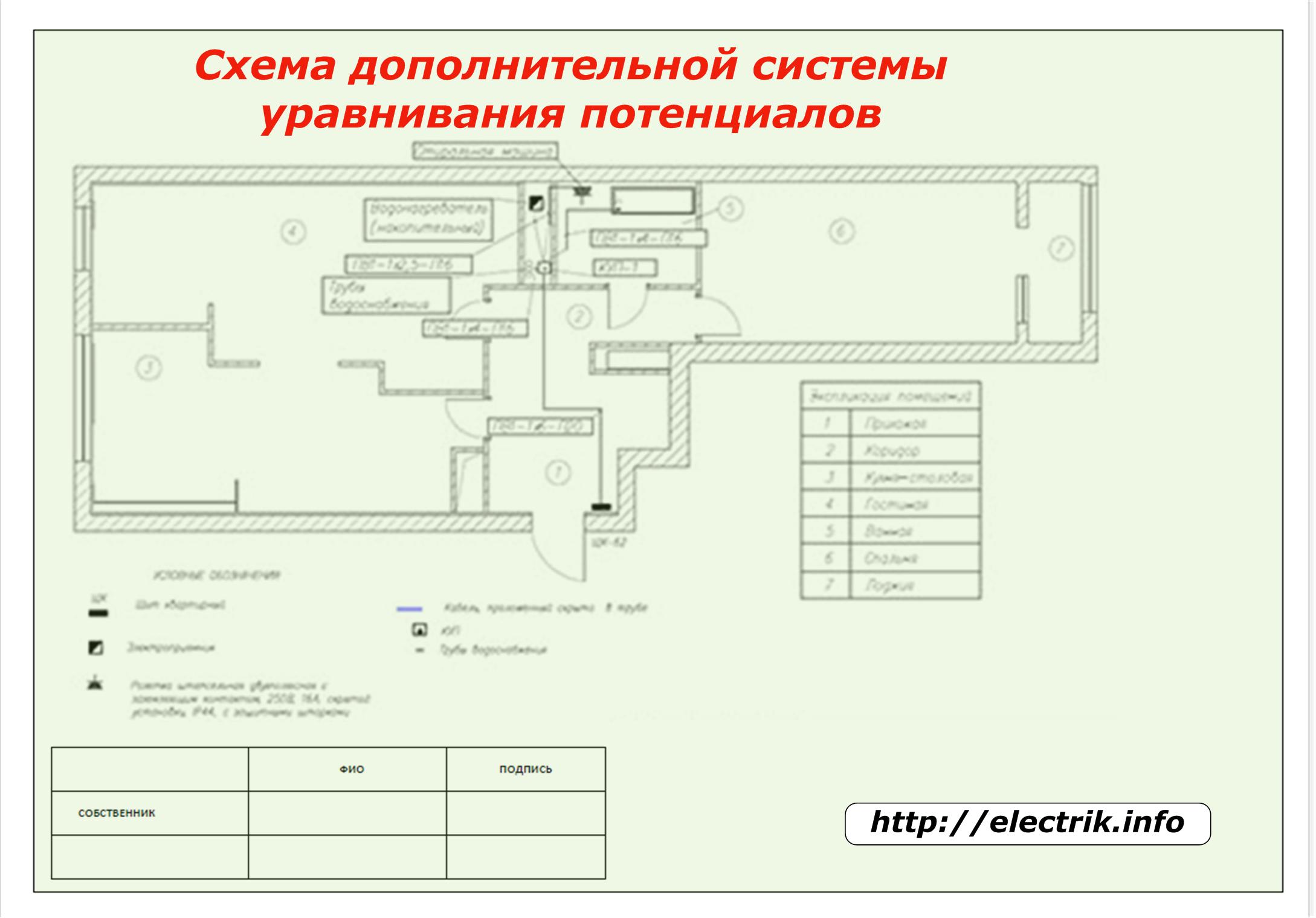

Disposition du système de péréquation potentiel
Il s'agit d'un schéma supplémentaire, mais obligatoire, sans lequel aucun câblage ne devrait être installé dans chaque appartement moderne.
Il prend en compte tous les objets métalliques situés dans les locaux et ayant une conductivité élevée. Une attention particulière est portée aux salles de bains, équipements de cuisine, tuyauterie, radiateurs de chauffage. Ils doivent être connectés de manière fiable par des conducteurs au bus PE du panneau électrique.
Tous les points de connexion et le câblage sont indiqués à l'échelle.
Tableau des spécifications
Sur des fiches séparées toutes les informations sur les équipements électriques inclus dans le projet de fourniture d'électricité de l'appartement sont indiquées avec son indication:
-
les noms;
-
type;
-
quantité;
-
paramètres de notation de base;
-
modèles d'appareils recommandés et autres informations nécessaires au travail.
Aspects techniques de la conception du câblage
Options de connexion d'appareils électriques
Selon les conditions intérieures spécifiques, différentes méthodes peuvent être utilisées pour connecter les circuits et équipements électriques:
1. séquentiel;
2. parallèle;
3. mixte.
Dans le premier cas, chaque élément est connecté par des fils d'un objet à un autre sous la forme d'une ligne série. Le principal inconvénient de cette méthode est la faible fiabilité du circuit - avec la perte de contact sur n'importe quel élément, la tension disparaît à tous les suivants.
En connexion parallèle, tous les objets sont alimentés par des jeux de barres et ne communiquent pas entre eux. Ce schéma est le plus fiable.
La méthode mixte utilise ces deux méthodes de connexion.
Schémas de câblage typiques
Les plus courantes sont trois méthodes de câblage fiable des câbles ou fils électriques dans un appartement:
1. à travers des boîtes de jonction;
2. La méthode radiale de l'étoile;
3. un train.
Dans le premier cas, les câbles sont acheminés du panneau de l'appartement par des disjoncteurs de protection vers les boîtes de jonction situées dans chaque pièce. Toutes les prises et l'équipement d'éclairage sont connectés avec leurs propres câbles aux bornes de ces boîtiers.
La méthode de câblage en étoile est également appelée radiale. Lors de son utilisation, toutes les extrémités des câbles sont montées d'un côté sur les contacts de sortie des disjoncteurs de protection à l'intérieur du panneau de l'appartement et, d'autre part, directement sur les bornes des prises ou d'autres appareils.
Il s'agit de la méthode la plus fiable, offrant un contrôle maximal sur l'état du circuit. Mais, il n'est pas économique et nécessite un grand nombre de machines et des dimensions accrues du panneau électrique pour leur placement.
La façon de poser en boucle est similaire à une étoile, mais diffère en ce que les consommateurs dans l'appartement sont regroupés en fonction de leur destination, en tenant compte de la consommation d'énergie. Chacun de ces groupes est alimenté par sa propre machine dans le bouclier.
Protecteurs de câblage électrique
Les disjoncteurs, relais de surveillance de tension, machines différentielles, disjoncteurs différentiels et autres dispositifs sont conçus pour éliminer les facteurs dangereux et les risques d'utilisation de l'énergie électrique.
Les dispositifs de protection sont sélectionnés pour des conditions spécifiques de fonctionnement sûr des équipements électriques.
Un projet bien conçu pour l'alimentation électrique de l'appartement est la clé d'un fonctionnement fiable du câblage et d'une utilisation sûre des appareils électroménagers.
