Comment réparer un lustre chinois - l'histoire d'une réparation
Dans l'article "Comment contrôler un lustre en deux fils" divers schémas ont été envisagés, permettant de commuter plusieurs groupes de lampes. L'algorithme de fonctionnement pour tous les circuits est le même: avec un bref clic sur un interrupteur, le premier groupe s'allume, avec une seconde seconde, avec un troisième clic, les deux groupes à la fois. Pour éteindre le lustre, placez l'interrupteur, comme d'habitude, en position ouverte.
Tous les circuits considérés à différents moments ont été développés par des radio-amateurs. Dans les lustres de fabrication chinoise, de tels appareils sont déjà installés, et en plus d'eux, il y a un éclairage supplémentaire et même parfois des effets sonores. Mon collègue de travail était engagé dans la réparation de l'un de ces appareils: jusqu'à ce que vous soyez occupé à réparer des équipements de production, vous pouvez travailler dur pour vous-même. Et le défaut de l'appareil mentionné était comme ça - peu importe comment vous cliquez sur le commutateur, rien ne s'allume. Toujours réussi à réparer le circuit, mais d'une manière quelque peu inhabituelle. De plus, le défaut lui-même n'était pas compris par nous. Mais tout d'abord.
En apparence, l'appareil est assez simple. Il y a deux relais, un microcircuit et plusieurs pièces sur la carte qui sont légèrement plus grandes que la boîte d'allumettes. L'apparence de la carte est illustrée à la figure 1.
Figure 1. L'apparence du tableau du lustre chinois
FICHE TECHNIQUE chinoise
Il était naturel de supposer que toute la logique du travail était cachée dans la puce HL2609. La recherche de sites familiers avec des fiches techniques n'a rien donné: nous n'avons pu trouver la puce nulle part. Mais à la suite de recherches dans Google et Yandex, il était encore possible de trouver un mystérieux inconnu. Certes, la description était en chinois, ce qui était en fait attendu.
Il n'était pas possible de le télécharger, comme d'habitude, au format * .pdf, j'ai donc dû me contenter de captures d'écran - captures d'écran. Au total, il y avait trois captures d'écran de ce type, dont la première est illustrée à la figure 2.
Figure 2. Brochage et modes de fonctionnement de la puce HL2609.
Si vous ne faites pas attention aux hiéroglyphes, à partir de cette figure, vous pouvez tirer les informations suivantes.
Premièrement, nous avons une puce HL2609 dans le boîtier DIP-8. Deuxièmement, il s'agit d'une micropuce de la structure CMOS (dans la version russe, il s'agit également d'un CMOS), pouvant fonctionner dans la plage de tensions d'alimentation 2 ... 16V, avec un courant de sortie maximal allant jusqu'à 70mA. Il montre également le brochage (un terme plus moderne, un peu d'argot - brochage) du microcircuit.
L'alimentation est fournie entre 1 et 5 broches, la charge (L1, L2) est connectée aux broches 7 et 8, les broches 2 et 6, désignées NC (No Connect) à l'intérieur du microcircuit ne sont connectées nulle part.
La broche 3, notée R, est la réinitialisation du microcircuit à son état initial lors de sa première mise sous tension, et la broche 4 de CLK est une impulsion d'horloge qui modifie l'état du microcircuit lors de clics à court terme ultérieurs du commutateur.
La figure 3 dans le tableau du bas montre la logique du microcircuit (table de vérité). Elle n'a pas besoin d'explications détaillées.
Figure 3. La logique de la puce HL2609.

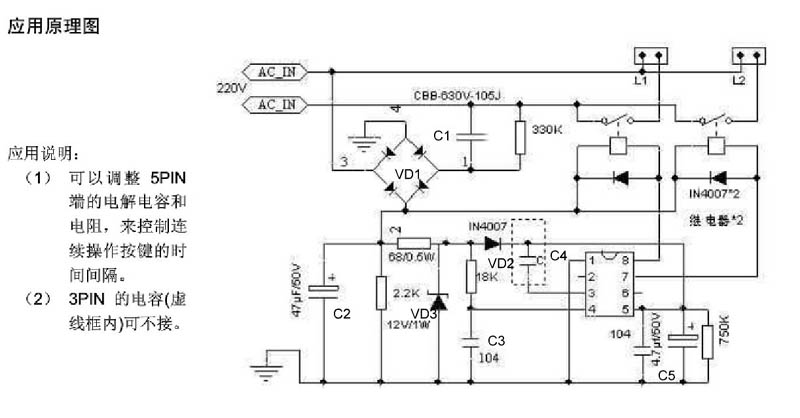

Sur la même page de la fiche technique chinoise est apparemment un schéma de l'ensemble du dispositif, comme un schéma de commutation typique. Il est illustré à la figure 4. Malheureusement, le dispositif interne du microcircuit n'est pas illustré, mais comment pourrait-il aider lors de la réparation?
Figure 4. Circuit HL2609 typique.
Comment ça devrait fonctionner
Les détails sur le diagramme, ainsi que sur la carte elle-même, n'ont pas de désignations standard, telles que R1, R2, C1, etc. Par conséquent, pour simplifier la description, dans le diagramme, cette numérotation devait être effectuée en plus. Les numéros de pièce sont illustrés à la figure 4.
L'ensemble du circuit est alimenté par un redresseur sans transformateur VD1, réalisé selon un circuit en pont avec condensateur de suppression C1.Lorsque vous allumez l'appareil pour la première fois (1 colonne de la table de vérité), jusqu'à ce que le condensateur C2 soit chargé, le condensateur C3 a une basse tension, ce qui réinitialise le microcircuit à son état initial, les deux relais sont éteints, les lampes ne s'allument naturellement pas. En outre, le condensateur C3 est chargé à un niveau élevé et n'est pas affecté par le fonctionnement ultérieur du circuit.
Dans le même temps, le condensateur C5 est chargé, ce qui alimente la puce pour un bref clic sur l'interrupteur pour commuter des groupes de lampes. À chaque clic, une impulsion d'horloge est générée sur le condensateur C4, et le relais commute selon la table de vérité montrée sur la figure 3.
Étant donné que le condensateur C2 n'a pas le temps de se décharger complètement lors d'un bref clic, l'impulsion de réinitialisation sur le condensateur C3 n'est pas formée et l'appareil ne revient pas à son état d'origine. Le lustre est éteint comme d'habitude, ce qui correspond à la dernière colonne de la table de vérité.
Tout semble simple, clair et compréhensible, mais, comme disait le classique ...
"Et allumez-le - ne fonctionne pas!"
Le schéma de l'appareil et la logique de son fonctionnement sont simples et clairs, il semblerait qu'il n'y ait tout simplement rien à ne pas y fonctionner. Et pourtant ...
Manifestation externe du défaut - pas un seul groupe de lampes n'est allumé. En vérifiant les pièces, les diodes et les résistances, un multimètre n'a pas trouvé de pièces défectueuses. Les condensateurs ont été vérifiés simplement par une méthode de remplacement. Quelle a été la conclusion d'ici? La puce est à blâmer.
Lors de l'examen du circuit, il s'est avéré que les relais semblaient essayer de s'allumer, et la séquence de commutation correspondait complètement à la table de vérité illustrée à la figure 3. Mais la mise sous tension ne s'est pas produite complètement: aux bornes 7 et 8, la tension n'a chuté que jusqu'à 5 volts. Mais avec des transistors de sortie complètement ouverts, la tension à ces bornes ne devrait pas dépasser 0,5 V.
Soit dit en passant, la tension aux bornes du condensateur C2 s'est également "affaissée" à 5V. Une augmentation de la capacité du condensateur de trempe C1 n'a pas non plus conduit à l'élimination du défaut. De plus, un pont de diodes a été vérifié par remplacement. Aucun effet positif n'a été obtenu.
La recherche s'est poursuivie. Au lieu d'un relais, les LED étaient bien sûr connectées à des résistances de limitation. Lorsque le commutateur clique, les LED s'allument et s'éteignent dans l'ordre requis indiqué dans la table de vérité. Cela semble être le moyen de résoudre le problème! Il est nécessaire de mettre un optocoupleur avec un transistor, une sorte d'amplificateur, qui contrôlera le fonctionnement du relais. Ces expériences sont illustrées à la figure 5.
Figure 5
Le raisonnement était le suivant. Un microcircuit défectueux ne peut pas activer le relais, et la LED de l'optocoupleur devrait décharger l'étage de sortie du microcircuit. Le transistor à la sortie de l'optocoupleur passera facilement et sans condition le relais. Mais notre surprise n'a pas connu de limites lorsque cette révision n'a toujours pas activé le relais. Il semblerait que les expériences soient parvenues à une impasse et que la poursuite de cette opération n'a pas de sens.
Le problème a été résolu par une méthode complètement différente. Le circuit a été restauré à son état d'origine et une source supplémentaire a été connectée en parallèle au condensateur C2, juste un transformateur 12V approprié avec un pont redresseur.
Après un tel ajout, le circuit a fonctionné, comme prévu, l'ensemble de l'algorithme de commutation est entièrement implémenté. Pourtant, le problème réside dans la puce, mais il est peu probable d'en acheter une. Par conséquent, ici, vous ne pouvez que répéter la phrase galvaudée selon laquelle tous les moyens sont bons pour atteindre le résultat. Les connexions supplémentaires effectuées sont illustrées à la figure 6.
Figure 6
Boris Aladyshkin
