Comment assembler le panneau électrique
La construction massive du parc de logements et la reconstruction en cours de bâtiments anciens poussent les propriétaires d'appartements à la nécessité de comprendre indépendamment les technologies pour effectuer des travaux électriques dans leurs locaux. Cela vous permet de créer un système électrique individuel qui répond aux besoins spécifiques du propriétaire, plutôt que d'utiliser un circuit typique conçu pour le consommateur moyen.
Comment choisir l'emplacement du panneau électrique
Pour assembler correctement le panneau électrique dans un appartement nouvellement construit, il est nécessaire d'établir le projetdans lequel il est nécessaire de prévoir la mise en œuvre détaillée de leurs besoins à l'intérieur de chaque pièce, de considérer l'emplacement des lampes et des interrupteurs pour eux, le nombre de prises pour les appareils électriques portables et fixes.
Parallèlement aux fils électriques, il est souvent nécessaire de poser des canalisations pour l'alimentation en eau, le chauffage, les lignes téléphoniques, les câbles d'antenne, un réseau informatique, interphone, alarme et autres circuits à faible courant. L'optimisation de l'itinéraire de tous ces systèmes n'est qu'une partie du développement du projet.
Le panneau électrique est l'endroit où le câble provenant de l'organisation de fourniture d'énergie est connecté au compteur d'électricité pour une distribution ultérieure de l'électricité aux consommateurs de l'appartement via des commutateurs.
L'objectif du projet est de déterminer l'emplacement le plus approprié pour le panneau électrique d'entrée. Récemment, il est d'usage de l'installer non pas sur le palier, comme cela a été fait au siècle dernier, mais à l'intérieur de l'appartement. Cela élimine l'accès non autorisé à l'équipement et crée certaines commodités.
En règle générale, l'emplacement du bouclier est choisi dans le couloir près de la porte d'entrée à une hauteur du niveau du visage car il est si pratique pour les résidents prendre des relevés de compteur et déconnectez les consommateurs inutiles lorsque vous quittez l'appartement. Et lors de l'installation, la longueur du câble d'alimentation est réduite.
Lors du choix de l'emplacement du bouclier, les propriétaires du chalet et de la maison privée doivent prendre en compte l'organisation sûre du périphérique d'entrée dans le bâtiment, la conception de la branche à partir de la ligne électrique aérienne ou de la ligne de câble et coordonner leur appareil avec l'organisation de l'alimentation électrique.
Comment choisir la conception du panneau électrique
Dans les bâtiments résidentiels, deux types de câblage sont utilisés:
-
extérieur posé sur la surface des murs;
-
interne, caché dans les portes et les cavités.
En dessous, des panneaux électriques sont émis, qui peuvent simplement être fixés à l'extérieur du mur ou montés à l'intérieur, ce qui constitue l'évidement approprié.
Le matériau de la boîte à rabat est conçu pour une longue durée de vie. Cela peut être:
-
métal
-
plastique solide.
Les finitions décoratives externes et internes, faites dans diverses nuances de couleur, vous permettent de faire un choix de qualité pour la conception de n'importe quelle pièce.
Les appareils responsables sont situés à l'intérieur du bouclier. L'accès à ces personnes par des personnes non autorisées et des enfants doit être limité en fermant la porte avec une serrure, dont la clé doit être stockée dans un endroit séparé. Pour surveiller le comptoir, il suffit d'avoir une fenêtre sur la porte.
La majorité pratique des écrans modernes sont disponibles pour un placement pratique et fiable des appareils électriques sur Rail Din. Ces conceptions doivent être utilisées. Ils économisent considérablement de l'espace et facilitent le démontage d'un appareil défectueux.
Pour fixer la machine, il suffit de la mettre avec la rainure arrière sur le rail, d'utiliser un tournevis pour retirer le loquet de fixation, d'appuyer un peu sur le boîtier et de libérer le verrou. La suppression s'effectue dans l'ordre inverse.
Le rail DIN peut être monté borniers et assemblages de pneus de diverses manières.
Du point de vue d'un électricien, il est nécessaire de choisir un panneau électrique en termes de dimensions à placer à l'intérieur de tous les dispositifs de commutation, dispositifs de protection, compteurs et dispositifs de commande requis. Par conséquent, avant de visiter le magasin, il est important de terminer la création du projet de câblage et de décider de tous les appareils électriques qui doivent être placés à l'intérieur.
De plus, la pratique a montré que les gens modernes acquièrent constamment une variété d'équipements électriques et, pour cela, il est nécessaire de créer des lignes électriques supplémentaires. Parfois, les propriétaires devaient même livrer un deuxième standard à côté du principal. Par conséquent, lors du choix d'un design, il est toujours recommandé de créer une réserve d'espace interne.

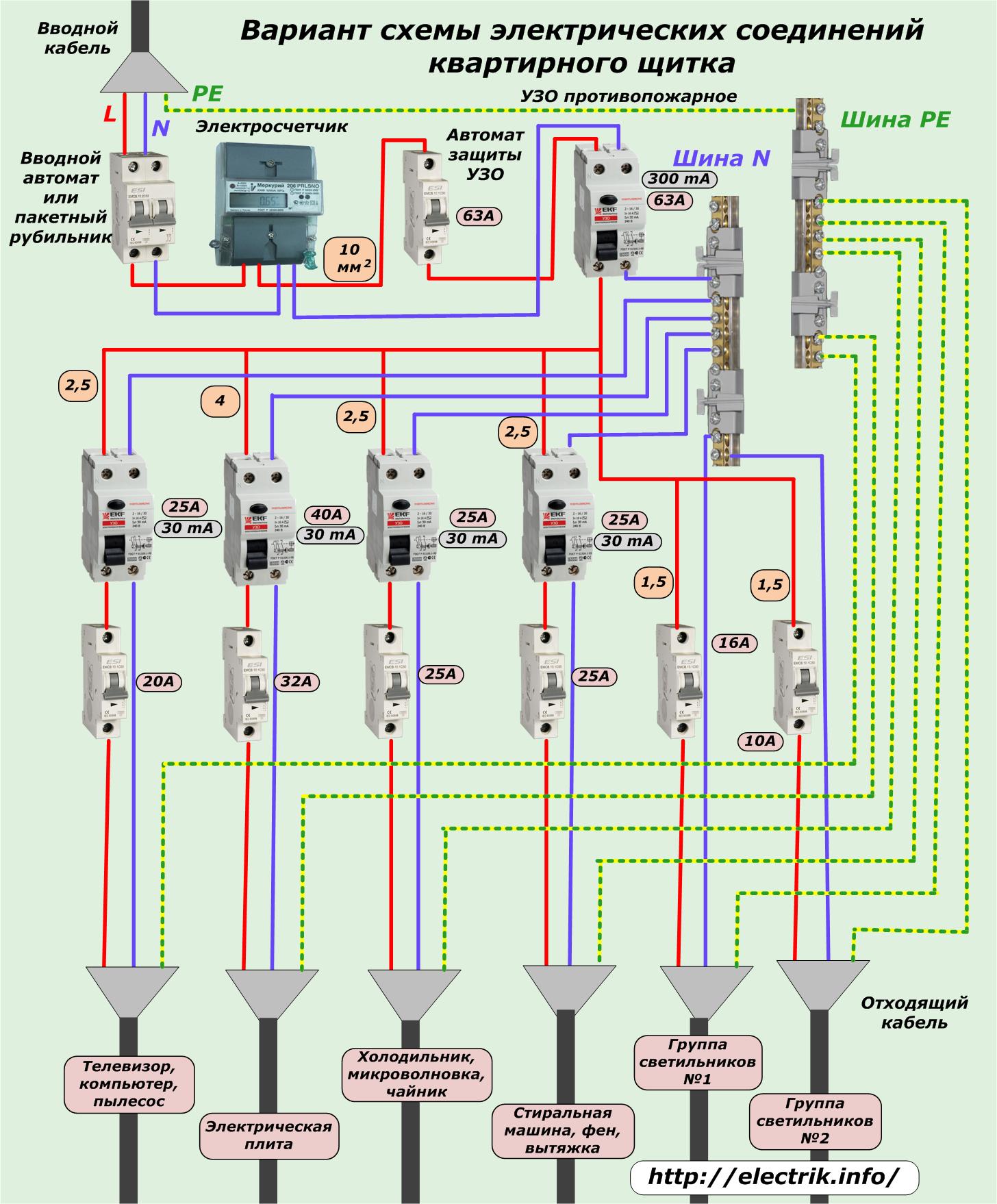

Un schéma approximatif de la sélection et de la connexion des dispositifs de commutation et des protections à placer à l'intérieur du boîtier de blindage est illustré dans la figure. La composition des composants dans chaque cas individuel peut varier considérablement.
Ici, il est montré que la tension du panneau d'accès est fournie par un câble d'alimentation à trois conducteurs:
1. L est la phase du réseau;
2. N est le zéro de travail;
3. PE - conducteur de protection.
Pour plus de clarté, chacun d'eux est mis en évidence dans sa propre couleur: rouge, bleu et jaune-vert, qui sont utilisés dans la pratique pour désigner les fils.
Les fils de phase et de zéro sont connectés au disjoncteur d'entrée ou au commutateur par lots (interrupteur), et le conducteur de protection PE est immédiatement envoyé sur son bus. Avec lui, il divorce de tous les consommateurs avec des veines de câbles sortants.
De la machine d'introduction, la tension est fournie au compteur et ensuite - plus loin dans le circuit. L'image montre que pour cette chaîne, des fils de cuivre d'une section transversale de 10 mm carrés sont utilisés, ce qui absorbera la charge maximale de tous les appareils connectés. Il convient de noter que l'accès au bornier du compteur et aux contacts du disjoncteur d'entrée une fois l'installation terminée sera scellé par le représentant de la supervision énergétique.
Après le compteur électrique, un RCD coupe-feu est installé avec un point de consigne pour une fuite de 300 mA et le courant nominal du circuit électrique. Étant donné que le dispositif à courant résiduel peut brûler à cause des courants de court-circuit, il est protégé par un disjoncteur de puissance appropriée.
Dans le diagramme ci-dessus, ce commutateur duplique l'automate d'entrée, vous ne pouvez donc pas le mettre ici. Mais cela sera nécessaire si un interrupteur ou un interrupteur est utilisé.
Le zéro de travail après la sortie du RCD de protection contre les incendies est connecté à son bus, et de là, il est élevé aux consommateurs. Lorsque des disjoncteurs différentiels ou des machines différentielles sont installés sur les lignes, le fil neutre les traverse.
À titre d'exemple, il est montré que tous les consommateurs électriques de l'appartement sont divisés par le projet en six lignes. Il est important de respecter le principe non seulement de leur association territoriale, mais également de la répartition de la puissance de charge. Ainsi, le poêle électrique est connecté par une ligne séparée avec des conducteurs carrés de 4 mm et un disjoncteur de 32 ampères.
Un téléviseur, un ordinateur, une prise pour les appareils électriques portables peuvent être combinés en une seule chaîne, faite avec des fils carrés de 2,5 mm et alimentée par une machine de 20 ampères. De même pour les autres consommateurs.
Dans tous les appareils électriques pouvant être touchés par une personne, un RCD ou automates différentiels. Le diagramme montre que pour économiser de l'argent, ils ont été abandonnés dans les chaînes d'éclairage.
Chaque RCD contrôle une section spécifique du circuit. Il peut inclure plusieurs consommateurs. Cela permettra d'économiser de l'espace dans le bouclier et de l'argent. Mais lorsque le RCD se déclenche, il sera nécessaire de rechercher sa cause - le lieu de la violation d'isolation.
Plus il y a d'appareils connectés dans la chaîne, plus il est difficile d'identifier l'emplacement du dysfonctionnement. Il est fort possible que les courants de fuite à travers chaque appareil ne soient pas dangereux et que leur valeur totale dépasse le point de consigne.
Également dans l'exemple ci-dessus est manquant relais de surveillance de tension, qui vise à protéger les équipements électriques contre les cas de tension croissante dans le câblage de 0,4 kV à grillage ou rupture du conducteur neutre. La coupure automatique de l'alimentation du circuit lorsqu'une telle urgence se produit au moyen d'un ILV économise les appareils électroménagers et assure la tranquillité d'esprit des propriétaires.
Le relais de contrôle de tension est installé immédiatement après le compteur électrique au dispositif de protection contre les incendies.
Il est très important de connecter correctement le RCD dans le panneau électrique: Le bon circuit pour connecter un RCD
Comment réaliser l'installation interne
Le point sensible de la plupart des circuits non professionnellement assemblés est une boule continue de fils mélangés, ce qui est difficile à comprendre même pour les bons spécialistes. L'installation interne doit être pensée à l'avance.
Pour ce faire, il est conseillé de démarrer le câble d'entrée sur le côté par le haut ou par le côté, et les câbles sortants par le côté opposé. Cette technique permet également d'économiser sur la longueur du câble.
Lors du montage, il est conseillé de respecter noyaux de couleurdonné à titre d'exemple pour un câble d'entrée. Lorsque cela n'est pas possible, les terminaisons des noyaux sont signées avec un marqueur non décoloré ou une encre noire à base de dichloroéthane.
Les pneus de travail et de protection zéro sont situés sur le côté, ce qui leur donne un accès gratuit. L'utilisation de modèles spéciaux de borniers pour pneus dans le boîtier facilite l'installation, le rend plus compréhensible.
Lorsqu'au lieu d'un disjoncteur différentiel avec disjoncteur, une machine différentielle est utilisée, puis le zéro de travail après sa sortie directement sur le câble de charge et non sur le jeu de barres. Sinon, l'algorithme du difavtomat sera modifié, le circuit ne fonctionnera pas correctement.
La conception des disjoncteurs nécessite leur installation en position verticale avec des contacts d'entrée par le haut. Avec un emplacement différent, ils travaillent, mais leurs ressources sont réduites. Seules des marques bien connues de sociétés telles que Siemens ou Legrand permettent une orientation arbitraire de modèles coûteux de leurs produits.
La connexion des fils entrants aux machines s'effectue sur les contacts supérieurs et les circuits sortants sur les contacts inférieurs. Ceci est d'usage selon l'étiquette des électriciens: faciliter la recherche de défauts émergents à l'intérieur du circuit.
De plus, dans la conception de la plupart des machines, les contacts fixes sont situés en haut. Des dispositifs d'arc et une partie de contact mobile sont placés près d'eux. Le passage du courant de bas en haut peut entraîner une perte d'énergie.
Dans tous les cas, le principe principal de l'installation doit être l'uniformité complète des méthodes de connexion des conducteurs sur tous les éléments à l'intérieur du corps de blindage.
Un seul cœur est autorisé par terminal. Une quantité plus importante peut affaiblir le contact électrique au fil du temps, il est donc interdit par les règles.
Pour connecter les machines automatiques entre elles, de nombreux électriciens fabriquent des cavaliers. L'aspect esthétique et la connexion fiable fournissent peignes électriquesfabriqués par des fabricants de disjoncteurs. Ils accélèrent l'installation, économisent de l'espace pour les fils.
Tous les travaux à l'intérieur du blindage sont effectués conformément au schéma de connexion électrique approuvé, dont une copie doit toujours être à portée de main. Il peut souvent être collé à la porte de l'intérieur. Dans ce cas, toutes les connexions de montage du circuit sont transférées par marquage sur l'équipement existant.
Chaque élément d'un schéma de travail doit être signé de sorte que son objectif soit clair, même avec un coup d'œil rapide. Pour ce faire, vous pouvez taper du texte sur un ordinateur et imprimer de petites étiquettes explicatives sur l'imprimante.
Lorsqu'il n'y a pas de place pour de telles étiquettes, une désignation numérique lumineuse est appliquée à tous les équipements et un tableau explicatif avec une interprétation détaillée des informations nécessaires est collé sur la porte. Il est pratique de stocker une telle feuille près du panneau électrique.
Une documentation détaillée, un étiquetage clair et une installation intuitive augmentent la fiabilité du fonctionnement des équipements électriques, confèrent au panneau électrique une apparence esthétique et permettent un dépannage rapide.
Après l'achèvement des travaux d'installation, une inspection de tous les équipements installés est obligatoire, les lieux de connexions électriques et de fixation des éléments sont comprimés, l'installation est effectuée correctement et mesurée résistance d'isolement chaînes entièrement assemblées. Ce n'est qu'après cela que l'inclusion d'essai sous charge et les tests en fonctionnement sont autorisés.
Pendant le fonctionnement, il est nécessaire d'effectuer des examens préventifs périodiques et de vérifier l'état des connexions filetées dans les bornes. Cela garantira un fonctionnement fiable pendant longtemps.
